产品详情
产品的作用和价值

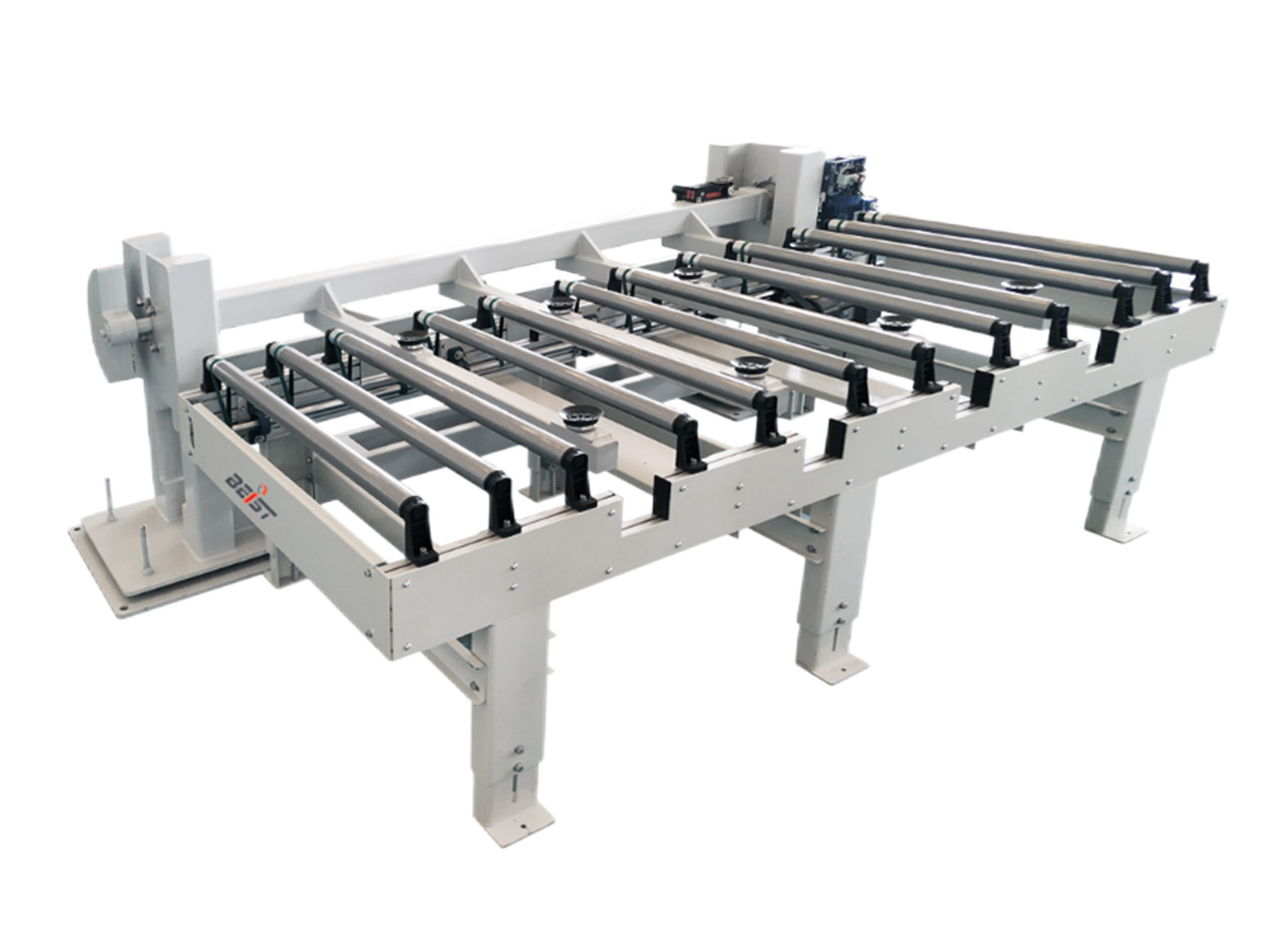

吸盘翻板机悬臂上的吸盘吸附板件后通过蜗轮蜗杆减速帆组驱动悬臂进行间歇性翻转从而实现板件的翻转工作效率目前适合用于雕刻机连线。翻板机与滚筒线可拆分开单独购买使用。
产品设计优势
1、优产套辊，美观耐用；
2、铝型材主梁，设备重量轻盈；
3、优质弹性带传动，平稳噪音小；
4、适合雕刻加连线，对接四条线；
5、自动翻板，减少板料表面划伤，提高产品质量；
6、翻转底座、悬臂一体式焊接加工，同心度更好翻转更加平稳。
| 型号 | 外形尺寸(mm) | 外形尺寸(mm) | 腹 | ||||
|---|---|---|---|---|---|---|---|
| 宽度 | 度 | 高度 | 宽度 | 长度 | 厚度 | ||
| 20410 |
1300 1500 |
280 | 1100 | 1220 | 2440 | 6-25 | 900mm |
| 3000 | |||||||
| 3300 | |||||||
| 内容 | 参数 |
|---|---|
| 适用条件 | 对单张板件进行输送及翻面 |
| 滚筒速度 | 0-25m、35m、52m/80m/min变频可调 |
| 翻转速度 | 2次/min |
| 功率 | 0.75kw、1.5kw |
| 载重 | 60kg/台 |
| 支脚 | 5mm厚酸洗板折弯 |
| 主梁 | 250*50mm铝型材 |
| 滚筒 | φ50*1.5mm热镀锌管套2mm胶 |
| 内轴 | φ15mm拉钢处理 |
| 端盖 | BST特制 |
| 滚筒座 | LV130 |
| 滚筒中心距 | 堂规165mm |
| 弹性带 | 特制 |
| 传动轴 | φ30mm镀铬光轴 |
| 吸盘组数 | 4组（每组两个吸盘） |
| 翻转角度 | 180度 |
| 翻转控制 | 自动 |
| 翻转方式 | 电机驱动 |
| 是否带基准靠档 | □否（默认） □是 |
| 是否带安全靠档 | □否（默认） □是 |
| 是否需配置封板 | □否（默认） □是 |
| 是否需配置连接板 | □否（默认） □是 |
