原地翻板机

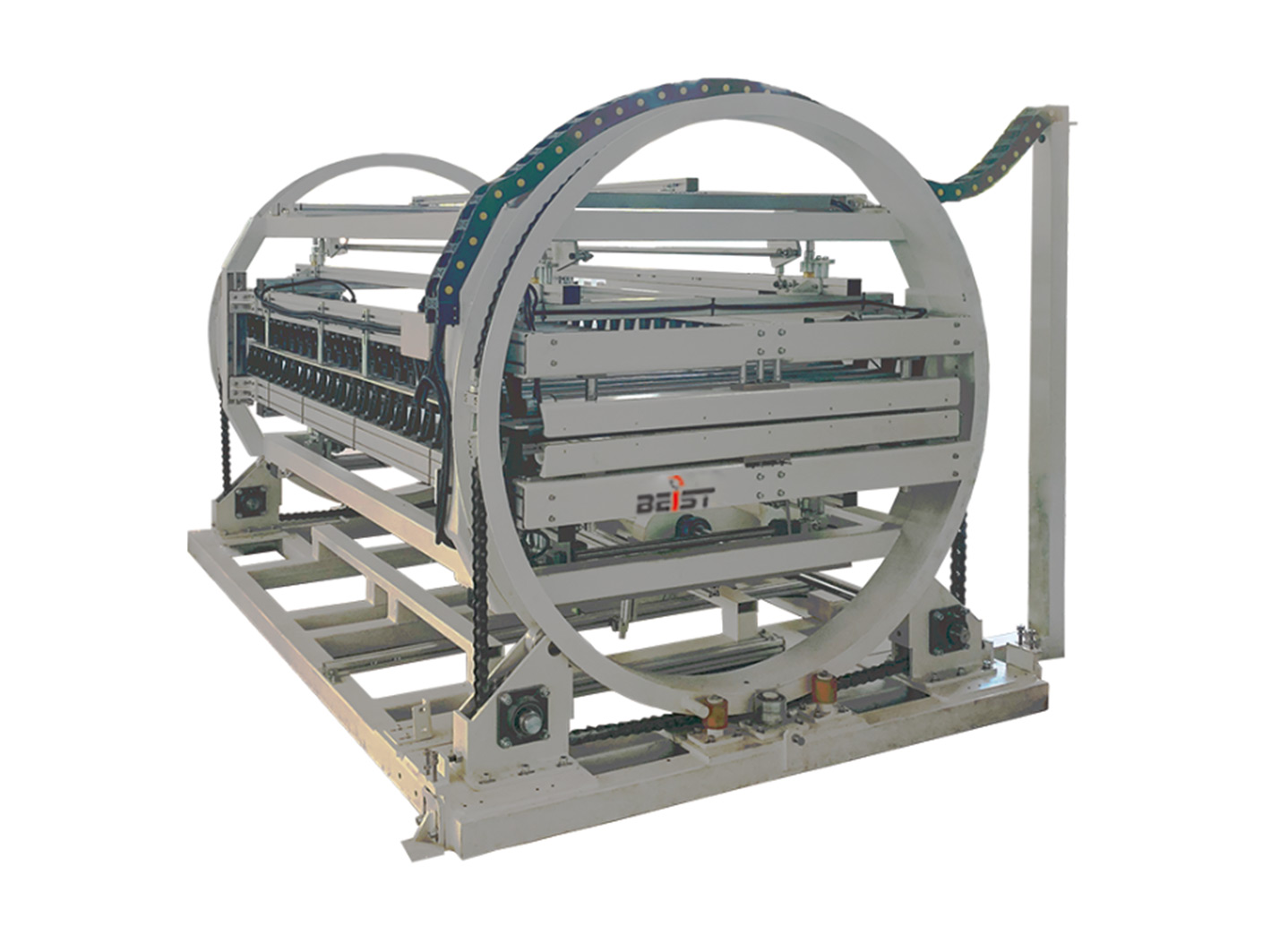

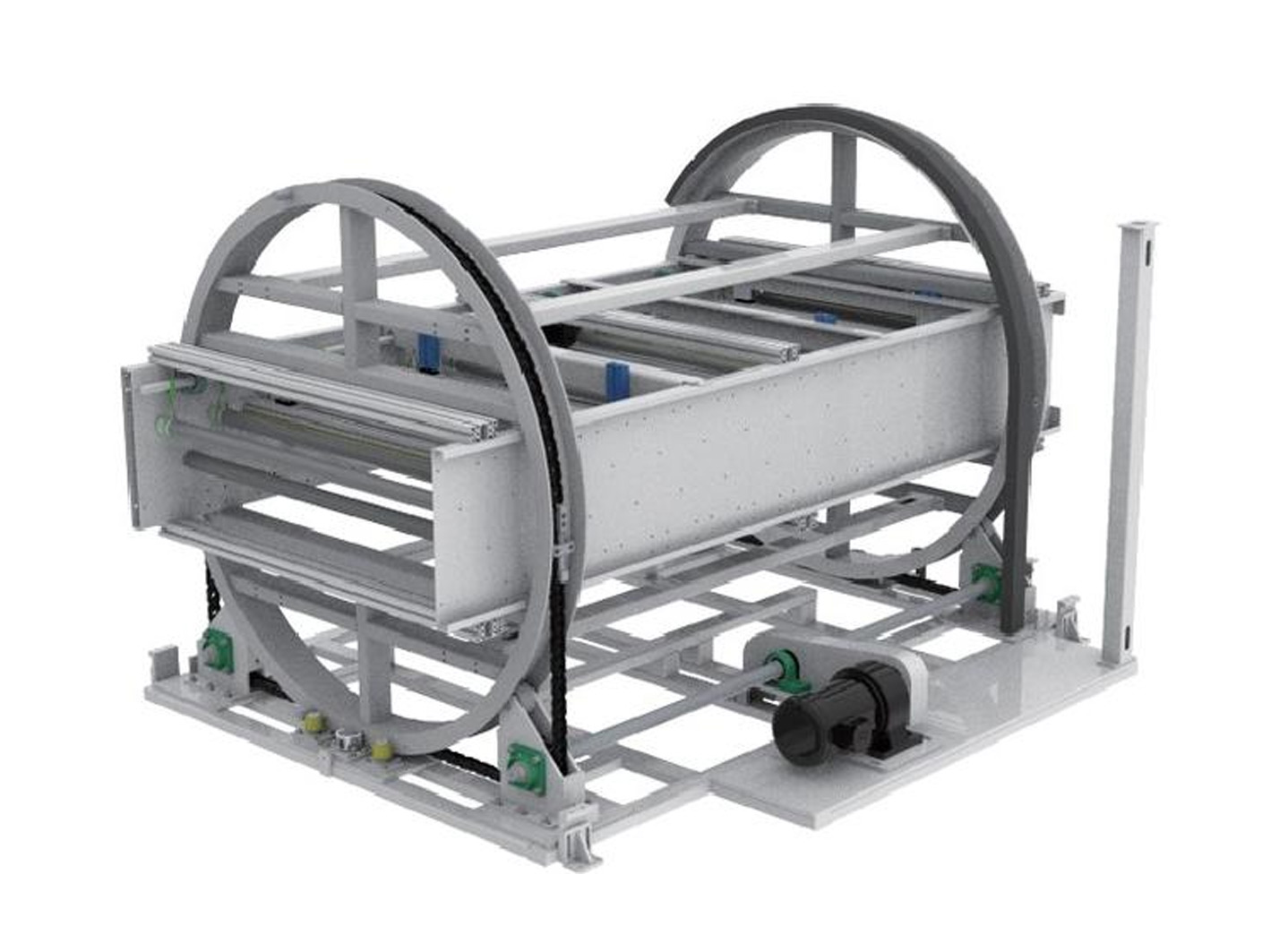

原地翻板机有滚筒线、顶升装置和翻板装置组成，板件运输至滚筒线相应位置后通过升降靠档限位气缸将一侧滚筒线顶升压住板件，翻板装置通过链轮链条进行中心旋转180度实现板件整体的翻转。
产品详情
产品的作用和价值
原地翻板机有滚筒线、顶升装置和翻板装置组成，板件运输至滚筒线相应位置后通过升降靠档限位气缸将一侧滚筒线顶升压住板件，翻板装置通过链轮链条进行中心旋转180度实现板件整体的翻转。
产品设计优势
1、优质套胶辊，美观耐用；
2、铝型材主梁，设备重量轻盈；
3、优质弹性带传动，平稳噪音小；
4、180°翻转后可直接进料，无需复位，节省时间；
5、适用于宽度较大的板件（板件小于2440mm*1220mm）
| 型号 | 宽(mm) | 长(mm) | 高(mm) |
|---|---|---|---|
| 20320 | 1850 | 3000 | 900 |
| 内容 | 用材(备注) |
|---|---|
| 适用条件 | 对单张板件进行输送及翻面 |
| 滚筒速度 | 0-25m、35m、52m/min变频可调 |
| 翻转速度 | 4次/min |
| 功率 | 3.3kw |
| 载重 | 60kg/台 |
| 框架 | 方管抛丸焊接 |
| 圆盘 | 钢板滚弯焊接 |
| 主梁 | 100*50mm铝型材 |
| 滚筒 | φ50*1.5mm热镀锌管套2mm胶 |
| 内轴 | φ15mm拉钢处理 |
| 滚筒中心距 | 根据工件长度设计，常规80mm、110mm |
| 弹性带 | BST特制 |
| 传动轴 | φ30mm镀铬光轴 |
| 夹板机构 | 气动同步顶升夹特 |
| 翻转控制 | 自动 |
| 翻转方式 | 电机驱动 |
| 是否带升降靠档 | □否（默认） □是 |
| 是否带基准靠档 | □否（默认） □是 |
